一、阻燃防火橋架用途
阻燃防火橋架適用于10KV以下電力電纜,以及控制電纜、照明配線等室內室外架空電纜溝、隧道的敷設。
二、阻燃防火橋架特點

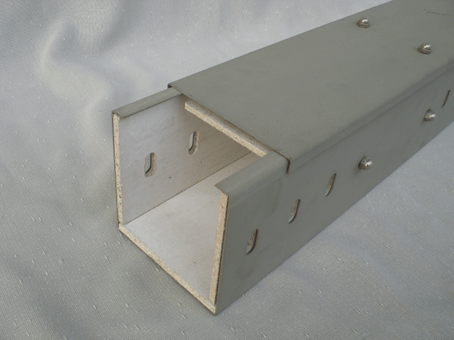

阻燃防火橋架主要由玻璃纖維增強材料和無機黏合劑復合的防火板與金屬骨架復合以及其他的防火基材組成。外層加防火涂料,阻燃防火橋架遇火后不會燃燒,從而阻隔火勢蔓延,具有極其良好的防火阻火效果,又具有耐火、耐油、耐腐蝕、無毒、無污染,整體安裝方便,結構合理,使用壽命長,并且美觀,電纜安裝在電纜橋架中,環境整潔,清掃方便。防火涂料有涂層薄、耐火極限高、粘接力強的特點。
三、阻燃防火橋架工藝材料、結構及性能
鋼質骨架主要采用優質冷軋板經機械加工制造而成,具有承載能力高,使用壽命長的特點。鋼質骨架的斷面整齊無毛刺尖角,槽內光滑平整無尖銳凸起。
①加工成型后斷面形狀均勻、無彎曲、擰曲、裂縫、邊沿等缺陷。
②防火板采用硅質材料和鈣質材料為主要原料,與一定比例的纖維材料、輕質骨料、黏合劑和化學添加劑混合,經先進的蒸壓技術制成。
③防火涂料是一種高效鋼結構保護產品。它精選高分子合成樹脂為成膜物質,加以阻燃劑、發泡劑、炭化劑及高溫耐火材料配制而成的。它在高溫條件下,涂層發生連續發泡膨脹效應,形成柔韌的海綿狀的炭化隔熱層,使承載的鋼結構不會因高溫烈焰的作用而急劇軟化變形,強度不會急劇下降。外表防火涂料層噴涂要求均勻、光潔、無明顯色差。
④結構圖形參見鋼制槽式橋架系列,內層加防火板或噴防火涂料,且保證防火板與橋架固定可靠。
四、阻燃防火橋架主要參數
①防火涂料:
外觀:白色,
均勻稠狀流體,無結塊;
表面干燥時間:2小時;
粘結強度:0.78Mpa;
抗震性:撓曲L/200涂層不起層、不脫落;
抗彎性:撓曲L/100涂層不起層、不脫落;
耐火性:在自來水浸泡沫24小時以上,涂層無變化;
耐酸性:在3%HCL中浸泡沫24小時以上,涂層無變化;
耐堿性:在3%Ca(OH)2中浸泡沫24小時以上,涂層無變化;
耐鹽性:在3%NaCl中浸泡沫24小時以上,涂層無變化;
耐凍性:15次;
不同耐火極限的涂層厚度參照如下
防火極限h 0.5 1 1.5 2 2.5
涂層厚度mm 0.4-0.6 0.8-1.0 1.4-1.6 1.8-2.0 2.4-2.6
②無機耐火板
耐火性能 A級
導熱系數(W/M、K) ≤0.5
抗拉強度(Mpa) ≥15
抗壓強度(Mpa) ≥45
抗彎曲強度(Mpa) ≥35
抗沖擊強度(Mpa) ≥2.0
